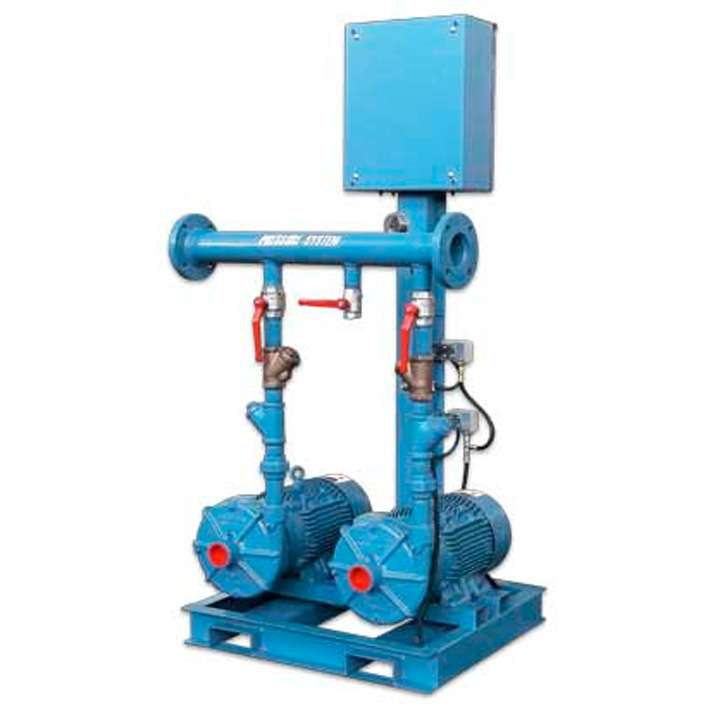

Sistemas hidroneumáticos de velocidad constante - presión variable pertenecientes a la serie EHD Dúplex con bombas centrífugas horizontales, sin tanque , construidos con los más altos estándares de calidad en la industria del bombeo.
Es un sistema presurizador de redes hidráulicas que mantiene el sistema en un rango de presión óptimo para el correcto funcionamiento de los equipos utilizados.
Aplicaciones: Edificios, Hoteles, Hospitales, Sistemas de riego, Oficinas, Escuelas

FICHA TÉCNICA

MOTOR

HP: 1
RPM: 3500
Voltaje: 220/440
Fases: 3

BOMBA

Flujo: 276 LPM
Presión: 25-45 PSI
Número de Bombas: 2

CARACTERÍSTICAS

Estos equipos tienen como finalidad mantener la presión en un rango predefinido por el usuario para garantizar un buen funcionamiento. Los equipos hidroneumáticos son seguros, confiables, eficientes, totalmente integrados, fácil operación, compacto, fácil traslado y fácil instalación.

FUNCIONES INTEGRADAS

Alternado y simultaneado de bombas
Retardo al arranque
Retardo al paro
Retardo al simultaneado
Modo bloqueo de bomba

CARACTERÍSTICAS DEL EQUIPO

Los equipos están integrados principalmente por:

Bombas centrífugas horizontales
Base de acero de lámina ASME-A36
Cabezal de descarga bridado y soportado ASTM-A36
Conexiones hidraulicas roscadas ANSI 150
Línea de prueba de Ø1" roscada ANSI 150
Tablero de control Barmesa (con alternado y simultaneado)
Interruptores de presion Danfoss KPI
Manómetro con glicerina de Ø2½"
Valvula de aguja para estabilizar la presion ANSI 150

CARACTERÍSTICAS DEL TABLERO

Protección IP55
Operación Manual - Fuera - Automático
Indicador led por bomba
Indicador led general para energizado de tablero
Indicador led para cisterna vacia

COMUNICACION REMOTA

Modbus RS-485, RTU RS-485
EthernetTCP/IP

* Los flujos indicados en la tabla son la suma del total de las bombas en su punto medio de la curva de la bomba seleccionada, y la presión de operación es el punto medio del rango mostrado.

Ejemplo:
Un equipo dúplex seleccionado para 80 GPM, con rango de operación de 25-45 PSI, indica la presión de arranque es de 25 PSI y la de paro es de 45 PSI. El punto de operación sería 80 GPM (35 PSI).

* Es muy importante especificar en su pedido el voltaje de operación al que desea su equipo;agregue al final del modelo del equipo las letras LV o HV para indicar dicho voltaje (HV = 440 y LV= 220 VCA para trifásicos, HV= 220 VCA y LV= 110 VCA para monofásicos).
