Marca:
Barmesa

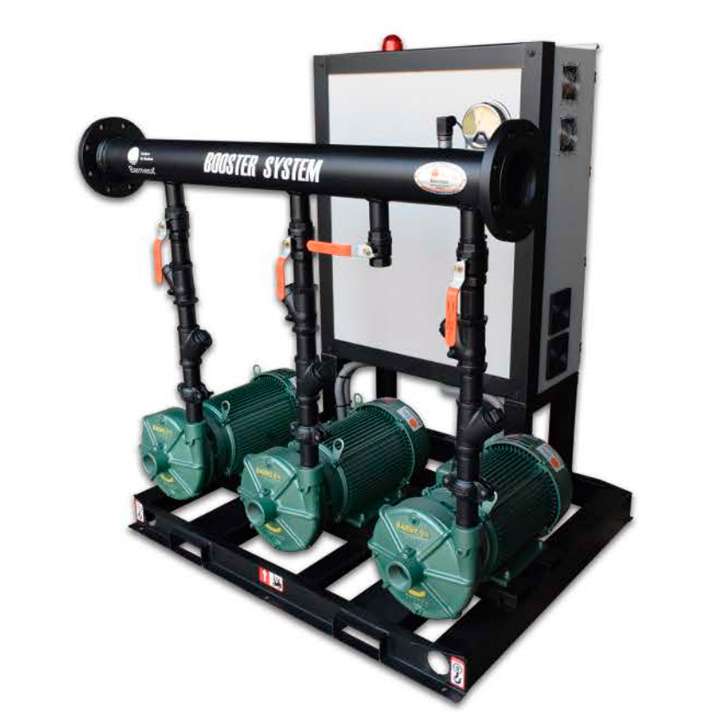

Modelo: EBS-10X2-10DH80LV-2P
Sistemas de presión constante (bomba
horizontal centrífuga) y velocidad variable, los cuales se producen con los más
altos estándares de calidad en la industria del bombeo.
Se basa en un módulo de control principal, el cual cuenta con un controlador
PID (Proporcional Integral Derivativo), lo que permite controlar de uno hasta
cuatro variadores de frecuencia de manera secuenciada, por lo que en el caso de
requerir una o varias bombas auxiliares debido a alguna caída de presión, el
sistema es capaz de hacer funcionar las bombas necesarias de manera alternada
y/o simultánea sin dejar de controlar la presión de la red.
Es un equipo que le permite un gran
ahorro en el consumo de energía ya que la potencia de la bomba depende de la
demanda del sistema, manteniendo siempre una presión constante.
Ficha
técnica
MOTOR
HP:
10
RPM: 3500
Voltaje: 220
BOMBA
Flujo: 1260 LPM
Presión: 80 PSI
Número de Bombas: 3
Modelo de Bomba: IA1¬Ω-10-2
Peso: 465 kg
CARACTERÍSTICAS
DEL EQUIPO
Base
de acero de lámina ASME-A36
Cabezal de descarga bridado y soportado ASTMA36
Conexiones hidráulicas roscadas ANSI 150
Línea de prueba de √ò1″ roscada ANSI 150
Tablero de control Barmesa
Transductor de presión 4-20 mA
Manómetro con glicerina de √ò4″
Válvula de aguja para estabilizar la presión ANSI 150
FUNCIONES
INTEGRADAS
Alternado
por ciclo
Modo reposo
Llenado lento de tubería (opcional)
Alternado por tiempo de 0-999 horas
Bloqueo de bomba automático (modo Fuera)
Salto de bomba (en caso de falla)
Activación de segundo Setpoint (opcional)
MONITOREO
Fecha
y hora
Presión de regulación en PSI
Presión actual en PSI
Estado del módulo AUTO/OFF
Porcentaje de operación de bomba
Bombas habilitadas
Alarmas y/o fallas activas
Horas de operación totales por bomba
Historial de eventos y fallos
COMUNICACIÓN
REMOTA
Modbus
RTU (RS-485, 3 hilos)
* Conexiones para tanque precargado no incluidos
** Favor de especificar el voltaje en su orden de compra
*** El flujo mostrado en la tabla corresponde a la suma de los flujos de todas
las bombas para cada caso
**** Para otros puntos de operación no mostrados en la lista favor de consultar
con fábrica
